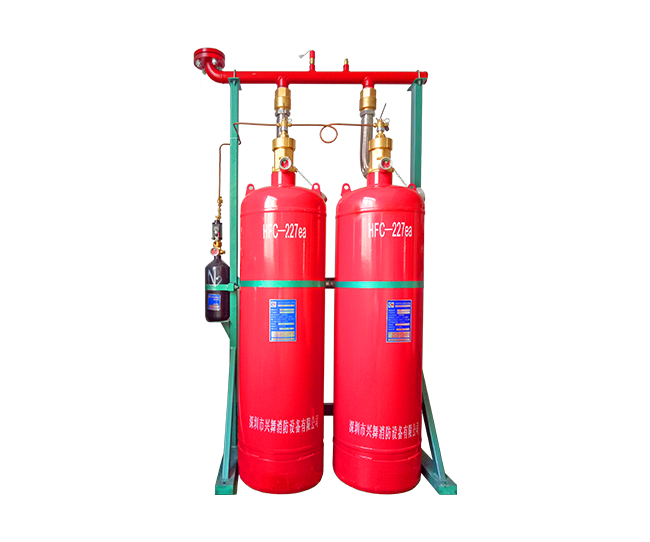

首先對七氟丙烷常用型號做一個簡單解讀，七氟丙烷有管網式、柜式、懸掛式等;管網式七氟丙烷常用型號有：QMQ4.2/100N、QMQ4.2/150N;前面“QM”代表管網式系統，后面“Q”代表七氟丙烷，“4.2”代表貯存壓力是4.2Mpa，“100N”代表鋼瓶容積為100L，QMQ4.2/150N同理;柜式七氟丙烷滅火裝置常用型號有：GQQ100/2.5，GQQ150/2.5，前面“GQ”代表“柜式系統”，后面“Q”代表七氟丙烷，“100”代表鋼瓶容積為100L，“2.5”代表貯存壓力為2.5Mpa，GQQ150/2.5同理，那么容積為100L的管網七氟丙烷和100L柜式七氟丙烷鋼瓶里面最多能充裝多少kg滅火劑呢? 查閱設計相關規范： 《氣體滅火系統設計規范》 GB50370-2005條文： 3.3.9七氟丙烷滅火系統應采用氮?dú)庠鰤狠斔?。氮?dú)獾暮坎粦?yīng)大于0.006%。 儲存容器的增壓壓力宜分為三級，并應符合下列規定：
1、一級 2.5+0.1MPa(表壓);
2、二級 4.2+0.1MPa(表壓);
3、三級 5.6+0.1MPa(表壓)。 3.3.10七氟丙烷單位容積的充裝量應符合下列規定：
1、一級增壓儲存容器，不應大于1120kg/m3;
2、二級增壓焊接結構儲存容器，不應大于950kg/m3; 3、二級增壓無縫結構儲存容器，不應大于1120kg/m3;
4、三級增壓儲存容器，不應大于1080kg/m3。 根據以上規范得出：柜式七氟丙烷滅火裝置采用的鋼瓶一般為2.5MPa，為一級增壓儲存容器，一般為焊接鋼瓶，其充裝量不應大于1120kg/m3。 管網4.2MPa七氟丙烷滅火系統采用的鋼瓶為4.2MPa，為二級增壓，有焊接鋼瓶和無縫鋼瓶?jī)煞N。焊接鋼瓶的充裝量不應大于950kg/m3;無縫鋼瓶的充裝量不應大于1120kg/m3。 再次查閱七氟丙烷產品相關規范： 柜式七氟丙烷滅火系統生產應遵循的規范《柜式氣體滅火裝置》GB16670-2006。其中對柜式七氟丙烷滅火裝置鋼瓶規定最大充裝量為1150kg/m3。 管網七氟丙烷滅火系統生產應遵循的規范《氣體滅火系統及部件》GB25972-2010，其對鋼瓶充裝量的規定如下：
a)內貯壓式七氟丙烷滅火系統最大充裝密度： —2.5MPa貯存壓力時為1120kg/m3; —4.2MPa貯存壓力時(焊接結構貯存容器)為950kg/m3; —4.2MPa貯存壓力時(無縫結構貯存容器)為1120kg/m3; —5.6MPa貯存壓力時為1080kg/m3。 懸掛式七氟丙烷滅火裝置生產應遵循的規范《懸掛式氣體滅火裝置》GA13-2006，其對懸掛式七氟丙烷滅火裝置鋼瓶的充裝量最大值規定為1150kg/m3。 設計規范和產品規范兩種規范做一個對比：
可以看出，預制七氟丙烷和懸掛式七氟丙烷滅火裝置的設計規范與產品規范對最大充裝量的規定不一致。到底應該選用哪個值呢?個人認為，設計規范是氣體滅火系統設計應用時采用的規范，所以在確定鋼瓶的最大充裝量時應采用設計規范。
結論： 根據體積換算公式 1m3=1000L得出： 柜式七氟丙烷的最大充裝量為1.12kg/L; 4.2MPa有管網七氟丙烷的鋼瓶最大充裝量0.95kg/L; 1.6MPa懸掛式七氟丙烷的鋼瓶最大充裝量1.12kg/L。 最后回到開頭的問題，容積為100L的柜式七氟丙烷鋼瓶最大充裝量為：100L*1.12kg/L=112kg;容積為100L的4.2MPa管網七氟丙烷鋼瓶(焊接)最大充裝量為：100L*0.95kg/L=95kg，其他容積的鋼瓶以此類推;工程實際應用中鋼瓶充裝多少，還需根據防護區的功能和體積進行計算。特別是管網七氟丙烷氣體滅火系統，需要考慮多個防護區的均衡、輸送距離等，實際充裝量會比最大充裝量低。不知道您有沒有理解呢，如果您有項目需要設置七氟丙烷氣體滅火系統可以聯系我們，我們免費提供相關技術支持。
消防詳解機房氣體滅火系統的控制方式
為預防發生重大火災事故，防患于未然，人們?cè)谠S多地方設置了消防設備。比如機房氣體滅火系統。 本系統在保護區內設置有氣體滅火控制主機、煙感、溫感、聲光報警、警鈴、氣體釋放燈、氣體啟動按鈕。當有火情時，煙感、溫感同時探測到火災信號反饋到氣體滅火控制主機，警鈴和聲光器報警，保護區內人員開始疏散，系統延遲30秒后，開始向保護區噴氣，同時保護區門口的放氣指示燈點亮，警告人員不得入內。如在火情時，報警系統出現故障，可通過保護區門口的緊急起停按鈕，手動按下進行人工放氣。如出現誤報警狀態，也可通過該按鈕，停止向保護區放氣。 氣體滅火系統主要有自動、手動、機械應急手動和緊急啟動/停止四種控制方式，但其工作原理卻因其滅火劑種類、滅火方式、結構特點、加壓方式和控制方式的不同而各不相同，下面根據機房氣體滅火系統的控制方式分別進行介紹。
第一種自動控制方式 本系統在保護區內設置有氣體滅火控制器、有感煙火災探測器和定溫式感溫火災探測器?？刂破魃嫌锌刂品绞竭x擇鎖，當將其置于“自動”位置時，滅火控制器處于自動控制狀態。當只有一種探測器發出火災信號時，控制器即發出火警聲光信號，通知有異常情況發生，而不啟動滅火裝置釋放滅火劑。當兩種探測器同時發出火災信號時，控制器發出火災聲、光信號，通知有火災發生，有關人員應撤離現場，經過30秒時間延時后，氣體滅火控制器即發出滅火指令，啟動電磁閥，打開容器閥，自動釋放滅火劑，實施自動滅火;如在報警過程中發現不需要啟動滅火裝置，可按下保護區外的或控制操作面板上的“緊急停止按扭”，即可終止控制滅火指令的發出。 廣州氣體滅火系統中的煙霧探測器就是通過監測煙霧的濃度來實現火災防范的，煙霧探測器內部采用離子式煙霧傳感，離子式煙霧傳感器是一種技術先進，工作穩定可靠的傳感器，被廣泛運用到各種消防報警系統中，性能遠優于氣敏電阻類的火災報警器。
第二種手動控制方式 將氣體滅火控制器上的控制方式選擇鎖置于“手動”位置時，滅火控制器處于手動控制狀態。這時，當火災探測器發出火警信號時，控制器即發出火災聲、光報警信號，而不啟動滅火裝置，需經人員觀察，確認火災已發生時，可按下保護區外或控制器操作面板上的“緊急啟動按鈕”，即可啟動滅火裝置，釋放滅火劑，實施滅火。但報警信號仍存在。 無論裝置處于自動或手動狀態，按下任何緊急啟動按扭，都可啟動滅火裝置，釋放滅火劑，實施滅火，同時控制器立即進入滅火報警狀態。
第三種應急機械啟動工作方式 適用于氣體滅火控制器失效時，當職守人員判斷為火災時，應立即通知現場所有人員撤離現場，在確定所有人員撤離現場后，方可按以下步驟實施應急機械啟動：手動關閉聯動設備并切斷電源;打開對應保護區選擇閥;成組或逐個打開對應保護區儲瓶組上的容器閥，即刻實施滅火。
第四種緊急啟動/停止工作方式 用于緊急狀態。情況一，當職守人員發現火情而時氣體滅火控制器未發出聲光報警信號時，應立即通知現場所有人員撤離現場，在確定所有人員撤離現場后，方可按下緊急啟動/停止按鈕，系統立即實施滅火操作;情況二，當氣體滅火控制器發出聲光報警信號時并正處于延時階段時，如發現為無報火警時可立即按下緊急啟動/停止按鈕，系統將停止實施滅火操作避免不必要的損失。
